非常用照明器具とは非常用照明器具とは

 非常用照明設備とは、火災などの災害発生時に起きる停電の際にできるだけ安全かつ円滑に避難できるように居室や避難通路に設ける照明設備であり、建築基準法により設置が義務付けられています。
地震や火災をはじめとした様々な災害は、私たちの生活には身近に起こりうる事です。
 ここでは、非常用照明器具についての基礎知識のほかに、設置の方法、設計について詳しくご説明します。
おことわり。このホームページで紹介している電池交換手順は一例です。メーカー、器具により手順は異なります。電池の交換に関しては全て好感をされるご本人の責任とさせていただきます。電池交換に監視、器具の破損・その他いかなる案件に対して当方では責任を負いかねますのであらかじめご了承ください。また、電池はメーカー純正品をご利用ください。器具本体と電池のメーカーが違ったり、コネクタ部がハンダ上げされていたりする電池を使用すると、器具の破損・ショートによる出荷・電池寿命の早期劣化に繋がるだけでなく、メーカーによるサポートも受けられなくなります。


非常用照明器具の種類と構造非常用照明器具の種類と構造

 非常用照明器具には、非常時に内蔵する蓄電池により点灯する“電池内蔵形”と器具外の非常用電源により点灯する“電源別置形”の二種類があります。
また、それぞれ、一般照明としても使用できるほか、非常時には蓄電池または非常用電源により点灯する“併用形”と、非常時のみに蓄電池または非常用電源により点灯する“専用形”があります。

電池内蔵形非常用照明器具(小形ミニハロゲン非常灯:専用形)の特長電池内蔵形非常用照明器具(小形ミニハロゲン非常灯:専用形)の特長
 器具内に組み込まれた蓄電池(密閉形ニッケルカドミウム)を使用。. 器具内に組み込まれた蓄電池(密閉形ニッケルカドミウム)を使用。
 非常点灯の点検が行いやすいように点検スイッチがついている。. 非常点灯の点検が行いやすいように点検スイッチがついている。
 蓄電池が充電されているのが確認できる充電モニターがついている。. 蓄電池が充電されているのが確認できる充電モニターがついている。
 電池が放電しても通電後に自動的に充電する。. 電池が放電しても通電後に自動的に充電する。

小形ミニハロゲン非常灯小形ミニハロゲン非常灯
■小形ミニハロゲン非常灯

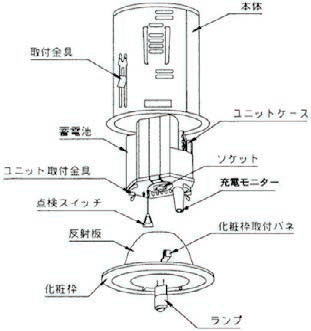

構造図構造図
非常灯の構造図

非常用照明器具の配置非常用照明器具の配置

 非常用照明器具の設置を義務付けられている場所は、「非常用照明器具の設置基準」でみられるように、主に不特定多数の人が利用する建築物や、大規模な建築物無窓の居室を有する建築物の居室・避難通路等になります。
 その必要照度と設置間隔は、30分間非常点灯後、床面の水平面照度白熱電球1lx蛍光灯で2lx以上となるように設置します。
器具ごとの配置表の設置間隔は、各天井高さ(器具取付け高さ)に対して床面1lx(蛍光灯2lx)が得られる最大範囲及び器具最大取付け間隔を、単体配置、直線配置、四角配置で示しています。なお、設置間隔のデータは、下表のように保守率と光束換算係数を見込んで算出しています

器具の種類 非常用光源の種類 電源方式 設計値 初期照度
設計照度 保守率 光束換算係数
露出形 蛍光ランプ 電源内蔵 2lx 0.7 1.0 2.8lx
白熱電球 電源別置 1lx 0.88 0.7 1.7lx
下面開放形 蛍光ランプ 電源内蔵 2lx 0.7 1.0 2.8lx
白熱電球 電源内蔵 1lx 0.79 1.0 1.3lx
電源別置 0.7 1.8lx
簡易密閉形
(下面カバー付)
蛍光ランプ 電源内蔵 2lx 0.66 1.0 3.0lx
白熱電球 電源内蔵 1lx 0.74 1.0 1.4lx
電源別置 0.7 2.3lx



ここでは小形ミニハロゲン非常灯(専用形)を例に、単体配置、直線配置、四角配置についてご説明します。
小形ミニハロゲン非常灯(専用形)
小型ミニハロゲン非常灯(専用形)
使用器具・・・ハロゲン13W非常灯(電池内蔵) 使用器具・・・ハロゲン13W非常灯(電池内蔵)
器具取付高さ・・・2.6m器具取付高さ・・・2.6m

単体配置単体配置
各天井高(器具取り付けの高さ)に対して、1 lxが得られる範囲をA1(半径)で表しています。
設置基準 単体配置設置基準 単体配置 表

直線配置直線配置

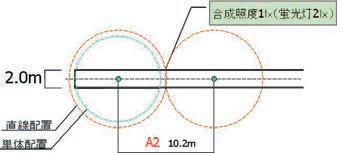

各天井高(器具取り付け高さ)に対して、幅2mの廊下の壁際の合成照度が1lx以上になるための最大取付け間隔をA2で示しています。
設置基準 直線配置設置基準 直線配置 表

四角配置四角配置

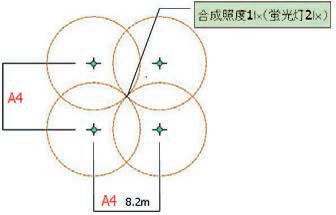

各天井高(器具取り付け高さ)に対して、照明器具の対角線の交点の合成照度が1lx以上になるための最大取付け間隔をA4で示しています。
設置基準 四角配置設置基準 四角配置 表

非常用照明器具の配置非常用照明器具の配置
設置間隔表は、条件が限られた取付け間隔が記載されているため、建築形状によっては設計時に不便を感じることがあります。
そこで、ここでは設置間隔の表を用いた方法ではなく、配光データシートに記載されている器具直下から各方向への指定照度が得られる範囲表を用いた方法を紹介します。

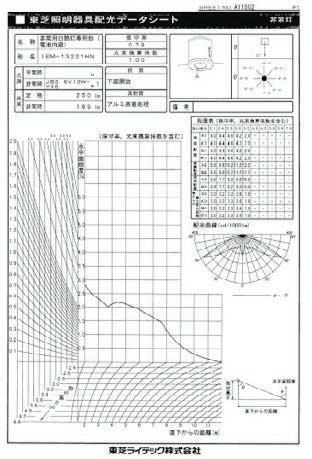

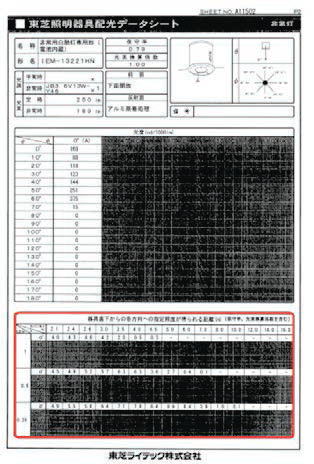

配光データシート配光データシート
配光データシート
設計条件設計条件
使用器具・・・ハロゲン13W非常灯(電池内蔵) 使用器具・・・ハロゲン13W非常灯(電池内蔵)
IEM-13221HN IEM-13221HN
器具取付高さ・・・2.6m器具取付高さ・・・2.6m
ハロゲン13w非常灯(電池内臓)

設計手順設計手順
まずは部屋の四隅を配置します。(1.0lxの半径=4.6m)、まずは部屋の四隅を配置します。(1.0lxの半径=4.6m)
設計手順1、まずは部屋の四隅を配置します。(1.0lxの半径=4.6m)

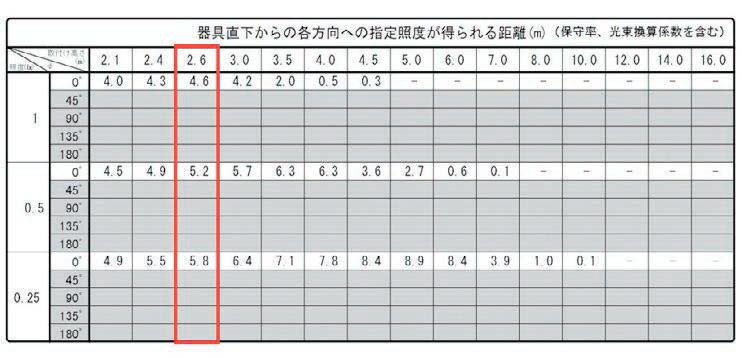

1−1)IEM-13221HNの表1の「器具直下から各方向への指定照度が得られる距離」を見ると、取付高さ2.6mの1lxが得られる半径は、4.6mになります。
1−2)平面図上の4隅に4.6mの半径でまかなえる位置を検討し、非常灯の位置を決定します。(緩和部分を考慮しても可)

その次に壁沿いを配置します。(0.5lxの半径=5.2m)、その次に壁沿いを配置します。(0.5lxの半径=5.2m)
設計手順2、その次に壁沿いを配置します。(0.5lxの半径=5.2m)
2−1)表1より取付高さ2.6mの0.5lx得られる半径である5.2mを読み取ります。
2−2)平面図上の壁沿いに、合成照度が1lx以上得られるように、半径5.2mの円で検討し、位置を決定します。

最後に中央部を配置します。(0.25lxの半径=5.8m)、最後に中央部を配置します。(0.25lxの半径=5.8m)
設計手順3最後に中央部を配置します。(0.25lxの半径=5.8m)
3−1)表1より取付高さ2.6mの0.25lx得られる半径、5.8mを読み取ります。
3−2)部屋中央部の合成照度が1lx以上得られるように、半径5.8mの円で検討し、位置を決定します。

関連法規関連法規
 1)建築基準法  第68条の10及び11(型式適合認定ほか)
 2)施工令    第136条の2の9(型式適合認定の対象とする建築物の部分および一連の規定)
          第126条の4及び5(非常用の照明装置の設置、構造)
 3)告示     昭和45年建設省告示第1830号(改正平成12年5月30日告示第1405号
          非常用の照明装置の構造等を定める件)
